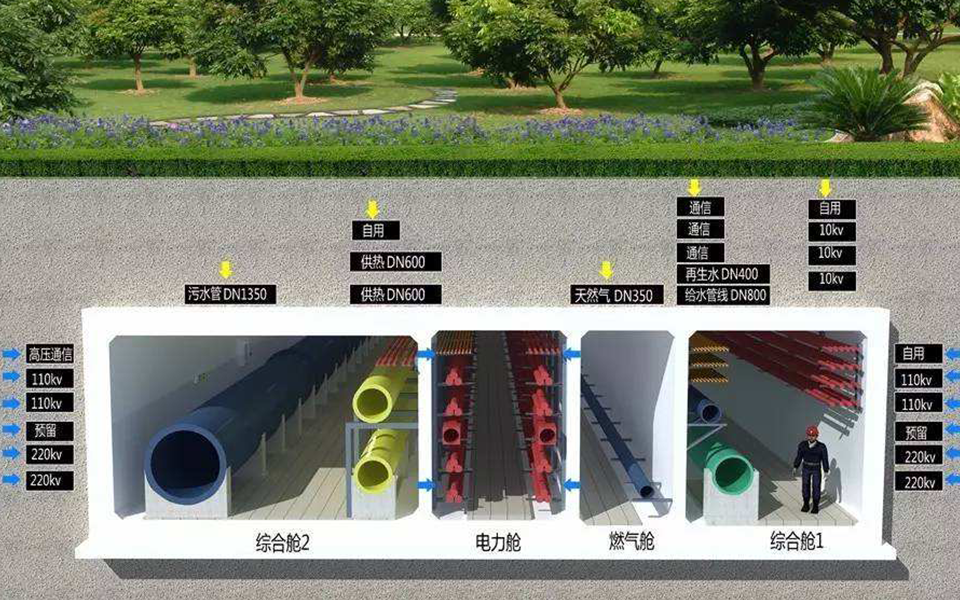

綜合管廊（也稱“共同溝），就是地下城市管道綜合走廊，即在城市地下建造一個隧道空間，將電力、通信，燃?xì)?、供熱、給排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。地下綜合管廊系統不僅能解決城市交通擁堵問題，還極大方便了電力、通信、燃?xì)?、供排水等市政設施的維護和檢修。此外，該系統還具有一定的防震減災作用。對滿足民生基本需求和提高城市綜合承載力發揮著重要作用。因此，我國國務院、住建部、發改委及財政部已下發文件，支持地下管廊建設。

        行業痛點

        地下綜合管廊由于通風效果不佳且長期處于半封閉狀態，氧氣含量比大氣中稀薄，工作人員易受到缺氧威脅；此外，管道安裝時需要焊接、刷防銹漆及各種面漆易引發材料及電力電纜起火燃燒；城市污水、管廊積水坑內的污水長期發酵，可能產生一定數量的硫化氫和甲烷，日積月累，也可能形成安全隱患（硫化氫會引起巡線人員中毒，而甲烷則可能形成爆炸性混合氣體而直接威脅到管廊自身安全）；地下綜合管廊管線多，管廊內的照明、通風、防澇、檢修、消防、監控等比地面復雜，極易發生電氣火災及可燃?xì)怏w爆炸，且事故發生后易引發“連鎖反應”，增加了搶險救災、事故處置的難度，給人民生命及財產安全造成極大損失。

        解決方案

        1.方案概述

        由于地下管廊的特殊性質，因此我們要時刻監測氣體濃度，以保障管廊事業安全有序地進行。

        環境設備監控系統：在地下綜合管廊放置可燃?xì)怏w及有毒氣體檢測報警器、液位儀表、溫濕度儀表等各種傳感器，通過控制主機將各種信號采集、存儲、自控、上傳，實現對地下綜合管廊的環境監控。

        采集系統：控制器通過采集氣體探測器、溫濕度儀表、液位儀表等，經過CPU邏輯運算，按照設定參數自動對外設進行控制，并且將采集到的數據主動上傳到數據服務器，達到實時同步，并驅動LED顯示屏，實時顯示該區域環境參數，及時提醒是否適合人員進入該場所。

        數據傳輸系統：數據傳輸方式有兩種，一種是有線傳輸，一種是無線傳輸。

        1）有線傳輸：氣體控制器可輸出RS485信號，經轉換器轉化成為RS232信號，傳輸?shù)诫娔X終端或SIS系統。

        2）無線傳輸：氣體控制器可將采集到的信號通過2G/4G網絡，無線傳輸?shù)诫娔X終端或SIS系統。

        數據監控系統：數據監控系統主要有數據服務器、電視墻、中央監控服務器、電腦客戶端、手機APP等部分組成。

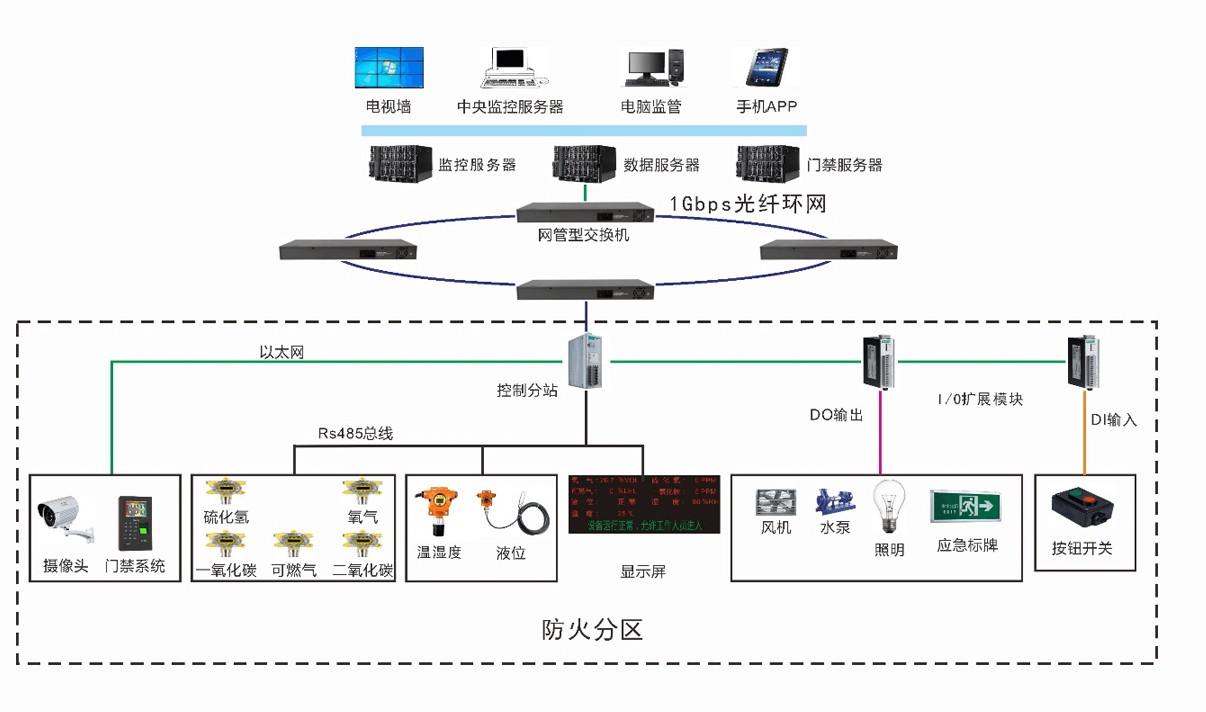

        2.系統組成

        3.系統功能

        1）檢測功能：氣體檢測報警器能實時監測氣體濃度，當空氣中被檢測氣體濃度超過檢測儀的設定值時，立即發出聲光報警。

        2）數據存儲功能：在監控中心裝有數據服務器，采用磁盤陣列方式提高數據的安全存儲、可擴充能力，方便監控人員隨時查看監測數據。

        3）監控報警功能：監控中心監測到數據異常時，會及時彈出提醒窗口，并且根據事件重要程度會分別推送給不同的手機APP客戶端，或以短信的方式通知給負責人員，提高報警的時效性。

        4）手機APP功能：手機APP客戶端具有遠程數據查看、實時將定位坐標上報、事件照片上傳等功能，同時還可以接收監控中心推送的報警數據，以及下發的調度命令、任務確認和復查等信息。
